一、環(huán)境適應(yīng)性處理
- 溫濕度控制
- 最佳條件:氣溫15-30℃(濟(jì)南夏季需避開正午高溫),濕度≤75%(雨季需搭配除濕機(jī))
- 應(yīng)急方案:
- 高溫天氣:添加緩凝劑(如巴斯夫DSM-306,延長操作時間30%)
- 高濕環(huán)境:使用胺類固化劑(如亨斯邁JEFFAMINE,抗潮性強(qiáng))
- 基面處理
- 混凝土基面:
- 含水率≤8%(濟(jì)南地下水豐富,需用透濕膜測試)
- 拋丸處理至Sa2.5級(推薦濟(jì)南本地力特機(jī)械拋丸服務(wù))
- 舊環(huán)氧翻新:
- 采用銑刨機(jī)+無塵打磨(去除粉化層,粗糙度≥50μm)
二、材料配比與施工技巧
- 精準(zhǔn)配比
- 電子秤校準(zhǔn):每桶誤差≤0.5%(2025年山東新規(guī)要求)
- 混合工藝:
- 先倒樹脂后加固化劑(避免桶壁殘留)
- 使用螺旋攪拌頭(轉(zhuǎn)速400-600rpm,混合時間≥3分鐘)
- 施工關(guān)鍵
- 鏝涂厚度:
| 類型 | 推薦厚度 | 工具 |
|---|
| 薄涂 | 0.3-0.5mm | 短毛滾筒 |
| 自流平 | 2-3mm | 齒形鏝刀(濟(jì)南華宇工具廠特供) |
- 消泡技巧:
- 第一遍用針刺滾筒(間距10cm)
- 第二遍用消泡機(jī)(如青島產(chǎn)EP-200,頻率28kHz)
三、濟(jì)南地域特別注意事項
- 抗堿處理
- 濟(jì)南地下水含堿量高(pH值8.5-9.2),需涂刷環(huán)氧封閉底漆(固含量≥50%)
- 溫差應(yīng)變
- 冬季施工:添加低溫固化劑(如卡德萊NX-2003,-5℃可固化)
- 夏季養(yǎng)護(hù):覆膜保濕(濟(jì)南7月蒸發(fā)量達(dá)8mm/日)
四、常見問題解決方案
| 問題現(xiàn)象 | 成因分析 | 處理方案 |
|---|
| 表面發(fā)粘 | 濕度>80%或配比錯誤 | 紅外加熱+薄涂催化劑 |
| 局部變色 | 紫外線直射(濟(jì)南年日照2200h) | 改用脂肪族聚氨酯面漆 |
| 空鼓開裂 | 基面油污未清除 | 注漿修補(bǔ)(濟(jì)南三棵樹修補(bǔ)膠) |
五、環(huán)保與驗收標(biāo)準(zhǔn)
- VOCs控制
- 選用水性環(huán)氧體系(符合山東地標(biāo)DB37/2801.7-2025,VOCs≤80g/L)
- 驗收指標(biāo)
- 附著力(劃格法)≤1級
- 耐磨性(TSA法)≤0.03g(1000轉(zhuǎn)/1kg)

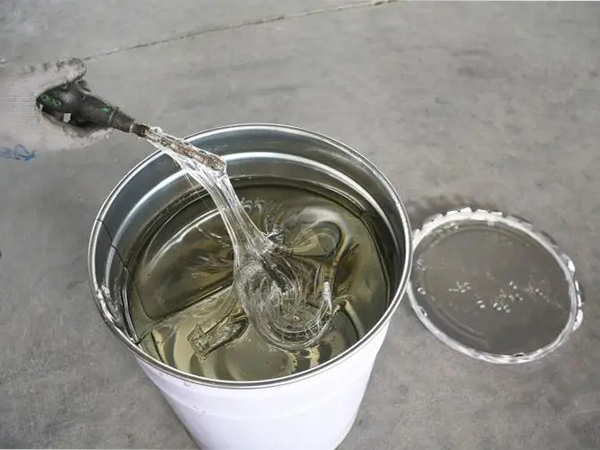

圖片名稱:濟(jì)南環(huán)氧樹脂的處理技巧 圖片來源:www.yuxedu.com 作者:康裕新材料 瀏覽次數(shù):0
